不锈钢格栅支撑板

金属不锈钢格栅支撑板

不锈钢格栅支撑板尺寸材质可定制

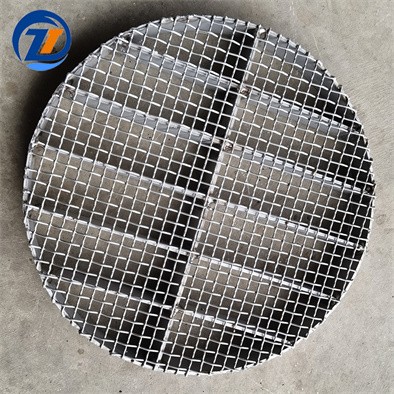

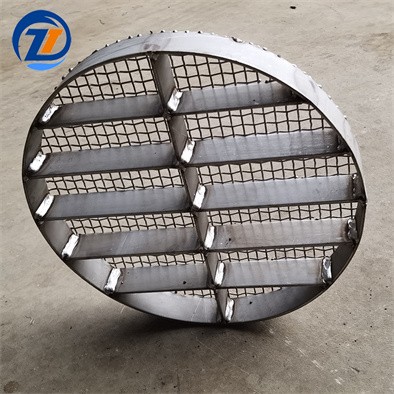

1.填料压紧网板：填料压紧网板由钢圈、栅条及金属网制成。钢圈及栅条的厚度和高度由压紧力而定。金属网孔大小以所用填料不能自由通过为度，可使用钢板网和金属编织的网。钢圈外径小于塔内径20mm左右，与塔壁间隙处，可在塔壁上点焊限位台肩，不能使钢圈移动松位。对于有法兰的小塔，它可制成整体式，对于有人孔的大塔，则制成分块式，通过人孔在塔内组装。当塔径大于1200mm时，简单的填料压紧网板达不到要求的压强，且塔径赿大，所需压强越接近上限值（1.4KPa）。故设计时一般要加金属块以所需压强。为了不减小网板空隙率，压块的放置方向应与栅条方向一致。

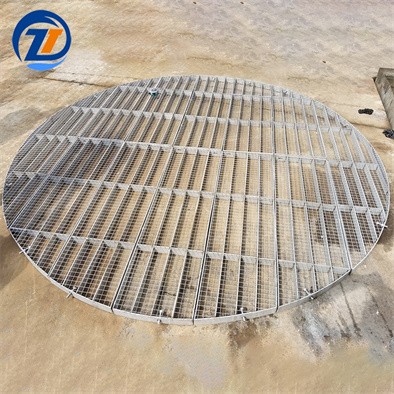

2.填料压紧栅板：填料压紧栅板如图。它由金属材料根据需要可采用碳钢、304、304L 310 321 316 16L等材质加工而成。小直径制成整体式，大直径塔制成分块式，由人孔进入塔内安装。要求空隙率大于70%，为填料从栅条间隙漏出，栅条间距应定为填料外径的0.6~0.8倍。或者采用在其底部垫金属网（一般用钢板网）的办法加大栅条间距，其重量满足1.1-1.4KPa压强的要求，否则也可增加荷重。这种形式的优点是结构简单，制造方便。
