泡罩塔盘板

泡罩塔盘板

塔盘塔板规格材质型号定制

泡罩塔盘是化学工业中使用最早的一种典型的鼓泡型板式塔盘，在蒸馏、吸收等两相传质设备中占有主导地位。其主要优点：①塔板效率高，且在较宽的负荷范围内也能保持高效；②生产能力较大；③操作稳定，弹性大，适用范围广，不易阻塞等。 工业上常用泡罩的下径有50、80、100、150mm等几种。

直径：￠300-￠4000

板型：泡罩板、条型泡罩板、S型泡罩板、扁平泡罩板

流型：单流型、双流型、U型流型、阶梯型

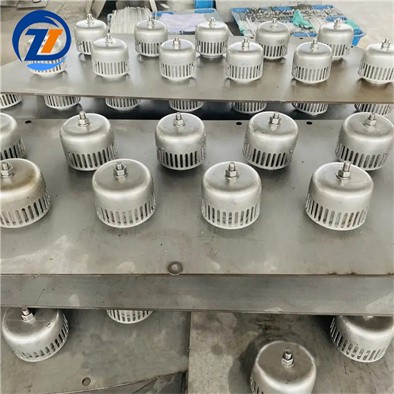

泡罩塔盘在塔盘板上开许多圆孔，每个孔上焊接一个短管，称为升气管,升气管固定在塔板上，在泡罩与升气管之间形成回转空间，以一定的喷出速度由齿缝喷出，与塔板上的液体形成鼓泡接触，进行传质过程。管上再罩一个“帽子”，称为泡罩，泡罩周围开有许多条形孔， 工作时，液体由上层塔盘经降液管流入下层塔盘，然后横向流过塔盘板，流入再下一层塔盘；气体从下层塔盘上升进入升气管，通过环形通道再经泡罩的条形孔流散到泡罩间的液层中。

泡罩塔盘发展：泡罩塔板是较早在工业上大规模应用的板型之一，有成熟的设计方法和操作经验。气体接触良好，操作弹性范围大，而且耐油污、不易堵塞。20世纪上半叶，随着化学工业、炼油与石油 化学工业的高速发展，在生产中大量应用着蒸馏、吸收等气液两相传质操作。
