垂直筛塔板

垂直筛板塔盘

垂直筛板塔盘规格材质型号定制

不锈钢垂直筛板塔盘是目前综合性能优越的板式塔。气液接触传质、传热过程是这样的：由下层塔板上升的气体经升气孔后气流收缩静压隆低，板上的液体靠本身的液柱静压及气流的吸力进入帽罩内与上升气流形成混合物边进行传质、传热边上升，完成相当于普通鼓泡型塔板传质过程的第一阶段传质过程，气液混合物打到罩顶后进行液体的表面更新，并在罩内空间完成第二阶段的传质，然后，气液混合物经帽罩上部侧壁上的开孔水平喷出，液体被分散成大量直径不等的液滴，形成很大的传质表面，在液层上部空间完成第三次传质、传热过程后，液滴返回板上液层内，气体继续上升至上层塔板。

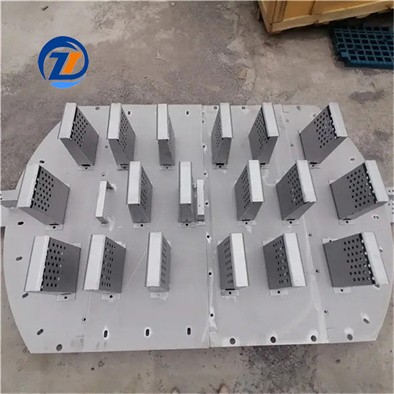

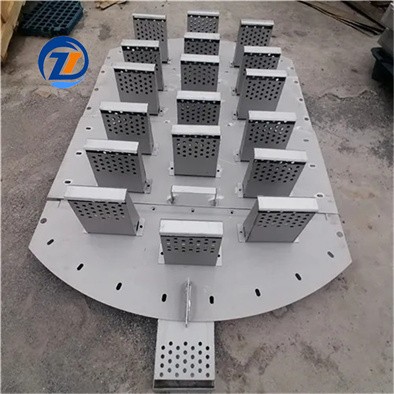

垂直筛板塔板是一种特殊结构的塔板，它装有垂直的多孔管，能使液体的水平流动改变为垂直流动。据研究，这种塔板的气液负荷能力差不多两倍于普通塔板，而塔板压降并不太大。新垂直筛板的特别之处是塔板上装有直径为150~250毫米的圆筒形帽罩，筒壁上部布有许多筛孔，除此以外，如溢流堰、降液管以及分块和连接方式与普通塔板一致无异

垂直筛板除帽罩结构外，与普通塔板相同。形如圆筒，由盖板、挡板、液沫分离段，带齿缝的裙边等几部分构成。
